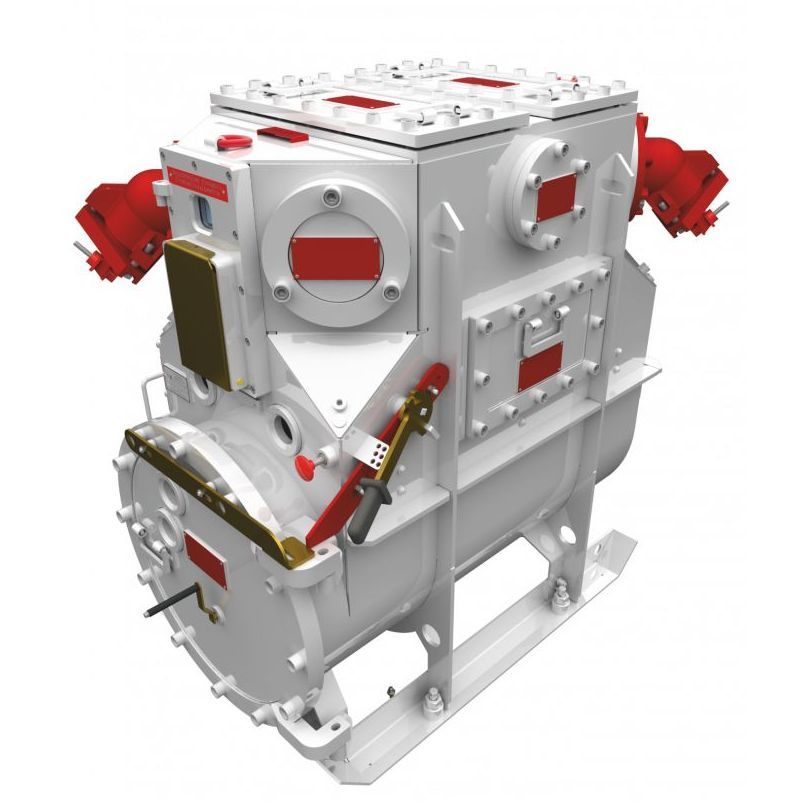

Комплектные распределительные устройства взрывозащищенные (КРУВ): обзор от выбора до эксплуатации

В сегменте оборудования для взрывоопасных сред, особенно в горнодобывающей промышленности, Комплектные Распределительные Устройства Взрывозащищенные (КРУВ) занимают особое место. Это не просто «шкафы с автоматами», а сложные инженерные системы, отвечающие за централизованное распределение, защиту и управление электроэнергией среднего напряжения (как правило, 6 кВ или 10 кВ). От их надежности напрямую зависит безопасность людей и бесперебойность работы всего участка или шахты.

Что такое КРУВ и в чем их ключевая роль?

КРУВ - это полностью собранная и готовая к подключению сборка, включающая в себя коммутационные аппараты (выключатели, разъединители), устройства защиты и управления (реле, контроллеры), измерительные трансформаторы, сборные шины и вспомогательное оборудование. Все это размещено в едином или нескольких блоках, заключенных во взрывонепроницаемую оболочку (вид защиты «d»).

Основное назначение и уникальность

Обеспечение взрывобезопасности: Способность локализовать возможную электрическую дугу или взрыв внутри прочного корпуса, не допустив его распространения в рудничную атмосферу.
Компактность и заводская готовность: Монтаж и наладка на месте сводятся к минимуму, повышается надежность соединений.
Централизация управления: Позволяет с одного пункта управлять питанием ключевых потребителей (конвейеры, насосы, вентиляторы), оперативно отключать аварийные участки.

Чем могут отличаться КРУВ? Ключевые параметры выбора

Не все КРУВ одинаковы. Их отличия определяются условиями эксплуатации и техническим заданием. При выборе необходимо обращать внимание на следующие параметры:

Система релейной защиты и автоматики (РЗА):
- Электромеханические реле: Классика, проверенная временем, но менее гибкая.
- Микропроцессорные терминалы: Современное решение. Позволяют гибко программировать алгоритмы защиты (МТЗ, ТЗНП, дифзащита), имеют встроенную диагностику и возможность интеграции в систему АСУ ТП шахты. Дают значительное преимущество в управляемости.
Степень защиты оболочки от внешних воздействий (IP): Для шахт с высокой запыленностью и влажностью критически важна степень не ниже IP54, а лучше IP65. Это гарантирует, что внутрь не проникнет пыль и вода.
Исполнение по взрывозащите (самый критичный параметр!):
- Категория: Для подземных выработок шахт и рудников обязательно оборудование I категории (маркировка I или РВ в старой классификации). Оно рассчитано на постоянное или частое наличие метана и угольной пыли.
- Уровень взрывозащиты: Требуется самый высокий – «Особовзрывобезопасное» (уровень «Ма») или «Взрывобезопасное» (уровень «Мb»). Уровень «Ма» подразумевает двойной запас надежности и применяется для наиболее ответственных объектов.
- Маркировка: Ищите полную маркировку на корпусе, например, Ex d I Mb. Это гарантия, что устройство прошло сертификационные испытания.
Номинальное напряжение и ток: Основные параметры – 6 кВ или 10 кВ. Ток определяется нагрузкой присоединяемых потребителей.
Тип коммутационного аппарата в ячейках:
- Вакуумные выключатели/контакторы: Современный стандарт. Надежны, имеют большой коммутационный ресурс, не требуют контроля масла, пожаробезопасны. Рекомендуемый выбор.
- Масляные выключатели: Устаревший, но еще встречающийся тип. Требуют регулярного контроля масла, менее экологичны и безопасны в обслуживании.
Конструктивное исполнение и компоновка: Устройство может быть одностороннего или двухстороннего обслуживания, собираться из приставных или выкатных тележек. Последние упрощают ремонт и обслуживание аппаратов.

На что обращать внимание при выборе?

Соответствие ПУЭ, ПТЭ и правилам безопасности в угольных шахтах (ПБ). Без этого оборудование не будет допущено к эксплуатации.
Наличие действующего сертификата ТР ТС 012/2011. Запросите копию перед покупкой.
Репутация производителя и опыт в горной отрасли. Предпочтение стоит отдавать заводам, которые специализируются на рудничном оборудовании (как, например, «Электромашина» в Кемерово), так как они понимают реальные условия эксплуатации.
Возможность модернизации и поставки ЗИП. Уточните доступность запасных частей через 5-10 лет.
Качество изготовления оболочки. Обратите внимание на толщину металла, качество сварных швов и обработку пламегасящих фланцев.

Особенности монтажа, пуска и ввода в эксплуатацию

Монтаж:
- Проводится только подготовленным персоналом, имеющим допуск к работам во взрывоопасных зонах.
- Требует тщательной подготовки фундамента, обеспечения необходимых проходов для обслуживания и кабельных вводов.
- Все взрывозащищенные вводы кабелей (сальники) должны быть правильно подобраны и обжаты по инструкции.
- Критически важно обеспечить надежное контурное заземление всего устройства.
Пуско-наладка и ввод в эксплуатацию:
- Обязательный этап. Проводится совместно с представителями производителя или специализированной электромонтажной организации.
- Включает: проверку механических узлов, измерение сопротивления изоляции, настройку и калибровку устройств РЗА, проверку работы блокировок и сигнализации.
- Проводятся комплексные испытания высоким напряжением.
- По итогам составляется исполнительно-техническая документация и акт ввода в эксплуатацию.

Последующее техническое обслуживание: Залог долгой и безопасной работы

Обслуживание КРУВ регламентировано инструкцией завода-изготовителя и отраслевыми нормативами. Основные мероприятия включают:

Планово-профилактические ремонты (ППР): Проводятся по графику (обычно 1 раз в 6-12 месяцев).
- Механическая часть: Проверка и подтяжка контактных соединений, смазка механизмов выключателей и разъединителей, проверка усилий на приводе.
- Электрическая часть: Замер сопротивления изоляции, проверка установок и срабатывания защит, тестирование микропроцессорных терминалов.
- Взрывозащита: Контроль состояния и затяжки фланцевых соединений, проверка сальниковых вводов.
Ежесменный/еженедельный внешний осмотр: Проверка целостности оболочки, состояния уплотнений, показаний приборов, отсутствия посторонних шумов и запахов.
Текущий ремонт: Замена вышедших из строя элементов (лампы, реле, мелкие комплектующие).
Капитальный ремонт: Полная разборка, дефектация, замена или восстановление основных узлов. Часто проводится на специализированном заводе-изготовителе.

Выбор и эксплуатация КРУВ - это стратегическая задача, где нельзя экономить на качестве и безопасности. Правильно подобранное, грамотно установленное и своевременно обслуживаемое устройство становится краеугольным камнем надежной и безопасной системы электроснабжения, гарантируя защиту инвестиций и, самое главное, жизней людей на протяжении многих лет.
