Испытания взрывозащищённого комплекса

ООО «ЗЭМ» успешно провело испытания взрывозащищённого комплекса для управления двухскоростным лавным конвейерным транспортом класса напряжения 3,3 кВ на базе распределительной коммутационной станции типа РКСВ.

В условиях горнодобывающей промышленности стабильное электроснабжение является критически важным фактором бесперебойной работы производственных процессов. От надёжности энергетической инфраструктуры зависит функционирование ключевых технологических линий, включая конвейерные системы, обеспечивающие транспортировку горной массы, а также работу вспомогательного оборудования. Поэтому оборудование, эксплуатируемое в шахтных условиях, должно соответствовать повышенным требованиям безопасности, надёжности и устойчивости к тяжёлым условиям эксплуатации, обеспечивая непрерывную работу 24/7, 365 дней в году.

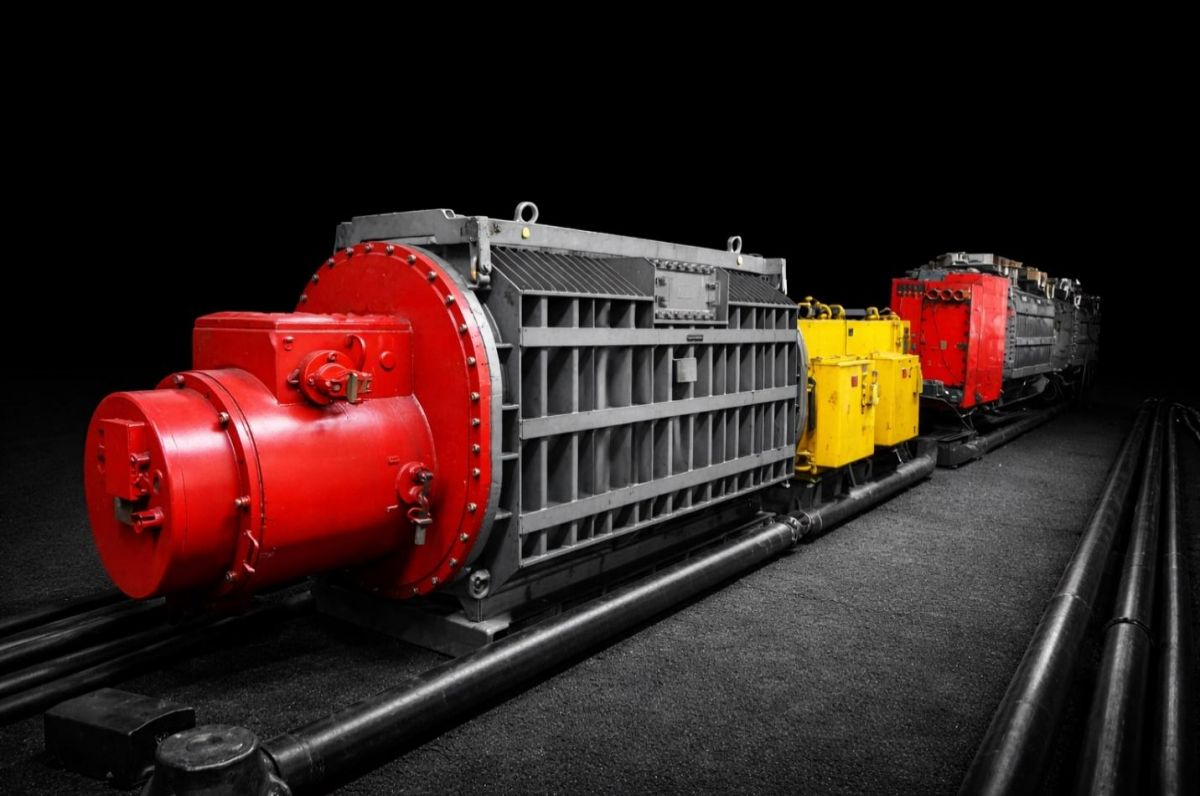

Специалисты ООО «ЗЭМ» разработали и успешно провели проверку и испытания взрывозащищённой распределительной коммутационной станции РКСВ-1-2500-6/3,3-99СУ-УХЛ5, предназначенной для предприятий горнодобывающей отрасли.

Особенностью станции является применение вторичного напряжения 3,3 кВ, что позволяет обеспечивать питание мощных электроприводов и стабильную работу основного конвейерного оборудования шахт, и снижения тока нагрузки. Установка предназначена для питания и управления технологическим циклом работы лавного конвейера, обеспечивая возможность работы в режиме первой скорости, в том числе реверса и второй скорости. Управление может осуществляться как по собственным алгоритмам станции, так и при подключении внешних источников управления. Оборудование рассчитано на работу в сетях класса напряжения 3,3 кВ с изолированной нейтралью.

Ранее подобные комплексы на российский рынок поставлялись преимущественно зарубежными производителями, такими как Hansen Electric, Bartek и Hamaher.

Назначение оборудования

Распределительная коммутационная станция РКСВ предназначена для управления технологическими циклами по распределению закрывая все потребности в электропитания участка сети:

питание электроприводов механизмов угледобывающих комплексов;
дистанционное и местное управление промышленным электрооборудованием;
защита электрических сетей и потребителей от аварийных режимов.

Оборудование применяется в сетях переменного тока с изолированной нейтралью и рассчитано на эксплуатацию в подземных выработках, опасных по газу метану и угольной пыли.

Конструкция станции выполнена во взрывозащищённом корпусе с искробезопасными цепями для подключения датчиков, цепей управления и сигнализации. Станция предназначена для эксплуатации в сложных условиях горнодобывающей промышленности при температуре окружающей среды от –10 до +45 °C, высокой влажности и воздействии механических факторов.

Основные технические характеристики

Ключевые параметры распределительной коммутационной станции РКСВ:

номинальное напряжение — 6,3 / 10 кВ;
номинальная мощность силового трансформатора — до 2500 кВА;
напряжение отходящих линий — 3,3 кВ;
номинальный ток вводного разъединителя — до 630 А;
номинальная частота — 50 Гц;
степень защиты оболочки — IP54;
полное время отключения коммутационного аппарата — не более 0,12 с.

В состав станции входят:

распределительное устройство высокого напряжения;
трансформаторная часть;
коммутационные модули отходящих линий;
модуль управления и системы защиты.

Испытания и результаты

Перед вводом оборудования в эксплуатацию была проведена комплексная проверка работоспособности взрывозащищённой коммутационной станции РКСВ. Испытания проводились под нагрузкой, что позволило максимально приблизить условия проверки к реальной эксплуатации оборудования в шахтных условиях.

Для создания максимально допустимой нагрузки использовались промышленный электродвигатель мощностью 260/520 кВт и электромагнитный порошковый тормоз. В ходе испытаний была проверена работа станции на всех секциях подключения.

По результатам испытаний:

все секции подключения станции отработали в штатном режиме;
аварийных ситуаций и отключений не наблюдалось;
оборудование подтвердило работоспособность и готовность к эксплуатации.

Испытания подтвердили соответствие распределительной коммутационной станции РКСВ-1-2500-6/3,3-99СУ-УХЛ5 установленным требованиям и её способность обеспечивать надёжное электроснабжение ответственного оборудования шахтной инфраструктуры.
