Магнитопровод Unicore

Ключевое отличие магнитопроводов Unicore от традиционных ленточных конструкций заключается в способе формирования немагнитного зазора. Если в классическом разрезном сердечнике зазор представляет собой одну плоскость разреза, концентрирующую магнитный поток на краях и вызывающую локальное насыщение материала, то в технологии Unicore реализован принцип распределённого зазора.

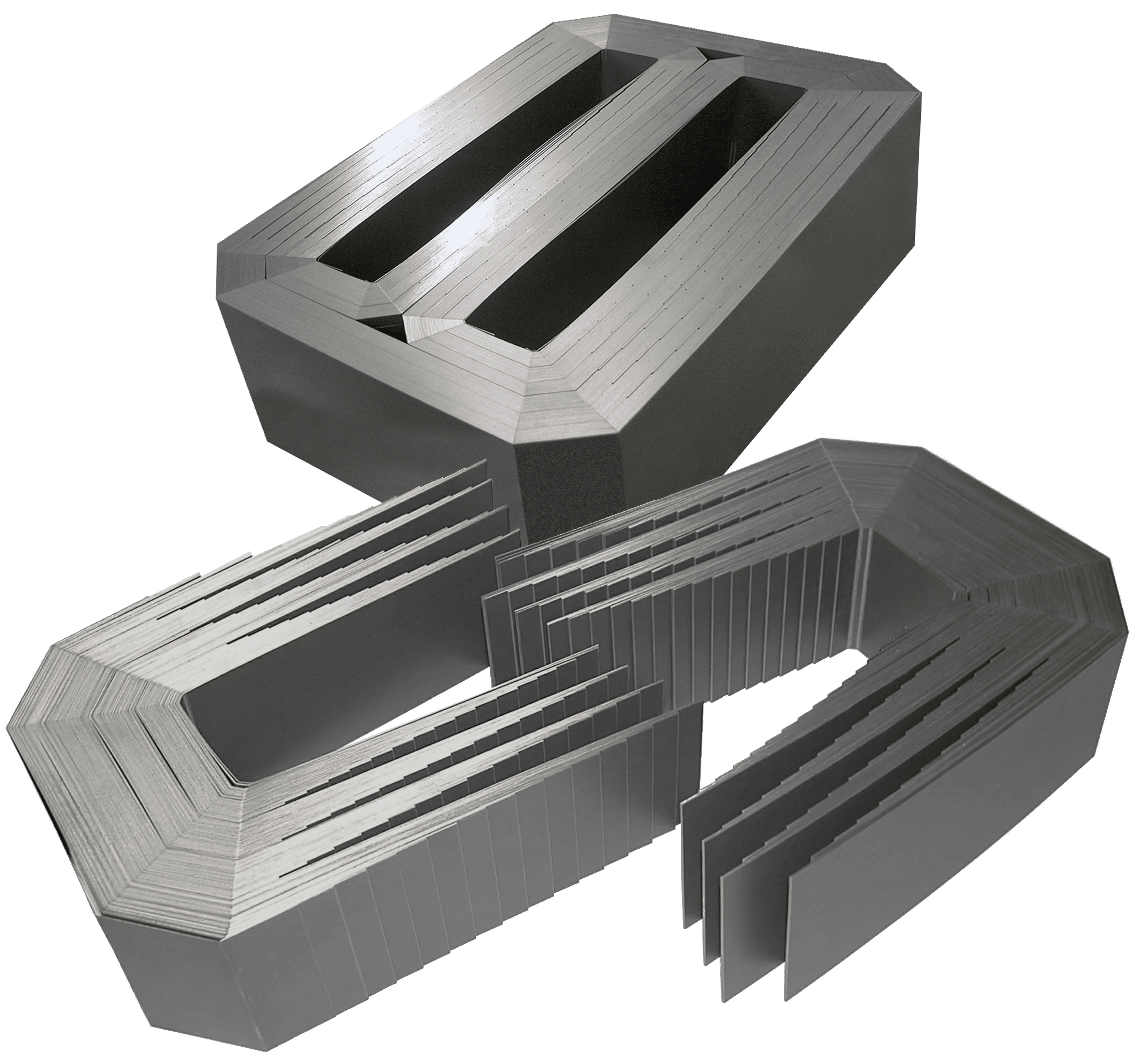

Стыковка верхней и нижней половин магнитопровода выполняется не в одной плоскости, а по косой линии — зазор равномерно распределяется по всей длине стержня. Стержень собирается из элементов различной длины, что позволяет магнитному потоку обходить воздушный зазор по соседним несущим лентам, не встречая значительного сопротивления . Такая конструкция обеспечивает минимальные потери электромагнитной энергии и высокие магнитопроводящие характеристики.

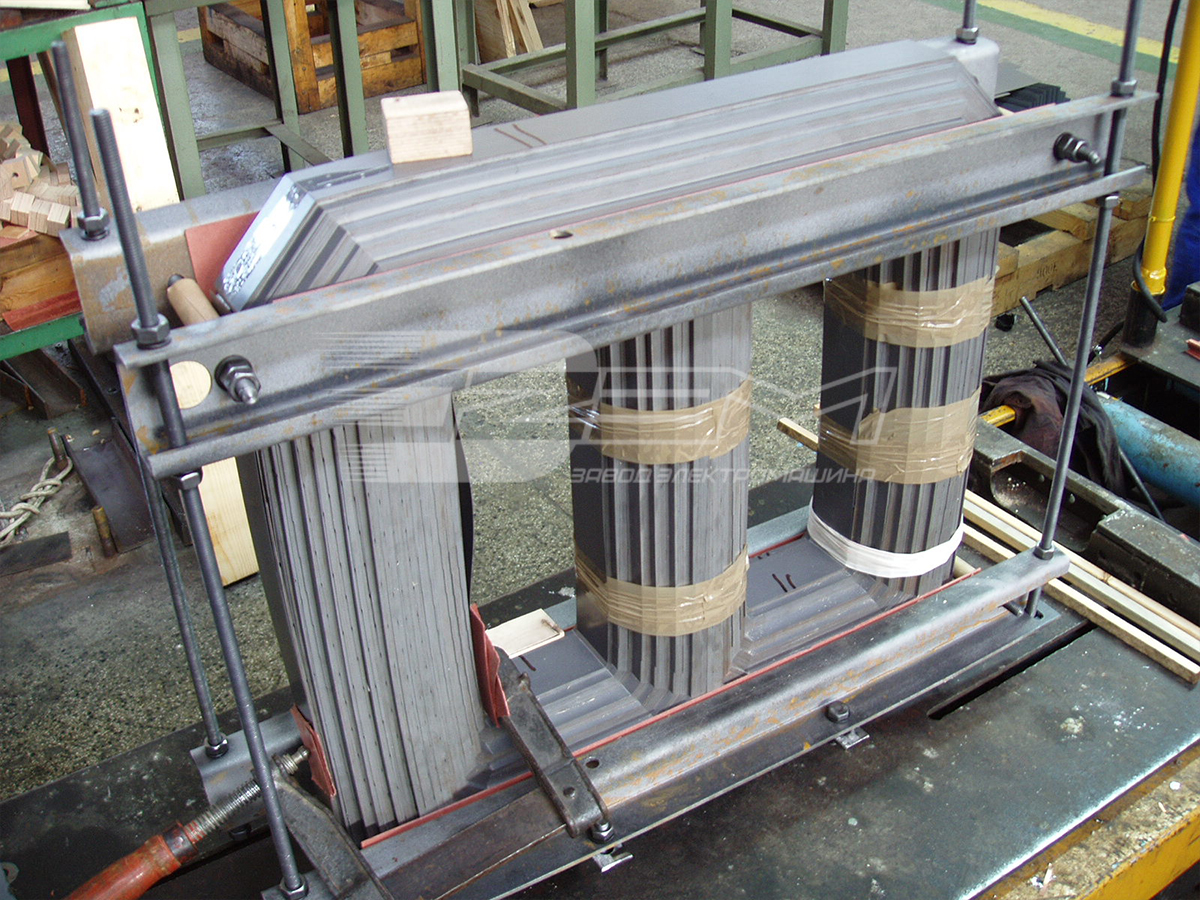

ООО "ЗЭМ" изготавливает магнитопроводы Unicore различных типов и размеров, в том числе по чертежам заказчиков.
