Обзор систем классификации взрывозащищенного оборудования для России, ЕАЭС, СНГ и стран БРИКС
Выбор и применение взрывозащищенного оборудования на современных рынках требуют понимания как национальных, так и международных систем классификации. Ниже представлен подробный разбор действующих систем с расшифровкой маркировок.
Российская Федерация и Евразийский экономический союз (ЕАЭС): ТР ТС 012/2011
Это основной и обязательный технический регламент для обращения продукции на территории России, Беларуси, Казахстана, Армении и Кыргызстана. Он гармонизирован с международными стандартами (МЭК) и близок к ATEX.
Ключевые элементы маркировки по ТР ТС 012/2011
Маркировка имеет вид: [Знак EAC] 0Ex X X X X X
0 - Уровень взрывозащиты (для электрооборудования):
«0» - Особовзрывобезопасный (надежность при нормальной работе и при двух независимых неисправностях). Аналог Категории 1 по ATEX.
«1» - Взрывобезопасный (надежность при нормальной работе и при одной часто встречающейся неисправности). Аналог Категории 2.
«2» - Повышенная надежность против взрыва (надежность только при нормальной работе). Аналог Категории 3.
Ex - Знак взрывозащищенного электрооборудования.
Вид взрывозащиты: Буквенный код (аналогичен ATEX/IEC).
d - взрывонепроницаемая оболочка.
ia, ib, ic - искробезопасная электрическая цепь.
e - повышенная безопасность.
ma, mb, mc - герметизация компаундом.
p - продувка под избыточным давлением.
q - заполнение или продувка оболочки порошком.
o - масляное заполнение оболочки.
h - герметизация.
nA, nC, nR, nL - защита вида «n».
Группа (категория) оборудования
I - для подземных выработок шахт и рудников, опасных по газу (метану) и пыли.
II - для прочих взрывоопасных смесей (газы, пары, пыль).
III - для взрывоопасных пылевых сред (отдельно выделена в последних редакциях).
Подгруппа (для группы II): Указывает, для каких конкретно газов применимо оборудование. Чем выше «опасность» подгруппы, тем шире область применения.
IIА - Пропан, бензин и др. (наименее опасные). Пример: оборудование Ex d IIА
IIВ - Этилен, коксовый газ.
IIC - Водород, ацетилен (наиболее опасные). Пример: оборудование Ex ia IIC
Важно: Оборудование подгруппы IIC подходит и для сред IIВ и IIА.
Класс (температура) взрывоопасной смеси (Температурный класс)
Максимальная температура поверхности оборудования.
Т1 (≤450°C), Т2 (≤300°C), Т3 (≤200°C), Т4 (≤135°C), Т5 (≤100°C), Т6 (≤85°C).
Уровень взрывозащиты (для неэлектрического оборудования)
Da, Db, Dc (аналоги Ga, Gb, Gc для пыли).
Пример полной маркировки по ТР ТС для шахтного КРУВ:
2 Ex d I Mb T4
Расшифровка: Взрывобезопасное электрооборудование (2), со взрывонепроницаемой оболочкой (d), для подземных выработок (I), уровень взрывозащиты «Mb» (аналог 1G для шахт), с максимальной температурой поверхности 135°C (T4).
Страны СНГ (не входящие в ЕАЭС) и их системы
Узбекистан, Таджикистан, Молдова и др.: В разной степени продолжают использовать межгосударственные ГОСТы (ГОСТ 22782.0-81, ГОСТ 31610 и др.), которые были актуальны в СССР. Параллельно внедряются стандарты МЭК и ATEX. Ключевые параметры: группа смеси (Т1-Т6), категория взрывоопасной смеси (1Б, 2, 3, 4 - аналоги IIA, IIB, IIC) и вид взрывозащиты.
Пример старой советской/СНГ маркировки:
ВР-1 Ex d2а
Расшифровка: Взрывозащищенное рудничное, 1-я категория (для метана), взрывонепроницаемая оболочка (d), для взрывоопасных смесей категории 2 (аналогично IIB), климатическое исполнение "а".
Страны БРИКС: Обзор систем
Здесь наблюдается переход от национальных систем к международным.
Бразилия: Национальная система INMETRO. Использует стандарты ABNT NBR IEC 60079 (бразильская адаптация стандартов МЭК). Маркировка близка к МЭК: Ex d IIB T4. Сертификация обязательна.
Индия: Национальный орган PCRA (Petroleum and Explosives Safety Organization). Использует стандарты IS/IEC 60079 (индийская адаптация МЭК). Маркировка также следует МЭК. Обязательна сертификация BIS (Bureau of Indian Standards).
Китай: Национальная система GB3836 (аналоги ГОСТ 31610/МЭК 60079). Знак взрывозащиты - Ex. Обязательная сертификация - NEPSI (ныне часть PCEC).
Пример китайской маркировки: Ex d I Mb или Ex d IIB T4 Gb. Полностью соответствует структуре МЭК.
ЮАР: Применяются стандарты SANS 60079 (южноафриканская версия МЭК). Поднадзорна Департаменту занятости и труда. Маркировка МЭК является стандартом де-факто.
Объединяющий стандарт: МЭК 60079 (Международная электротехническая комиссия)
Это ключевой момент. Стандарты МЭК 60079 являются основой для всех современных систем, включая ATEX, ТР ТС 012, национальные стандарты БРИКС (GB, IS, ABNT NBR, SANS). Маркировка по МЭК - это международный технический язык, понятный инженерам во всем мире.

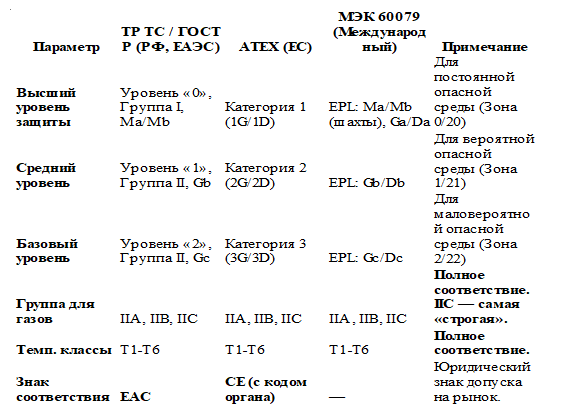

Базовая структура МЭК 60079
Ex [Вид Защиты] [Группа/Подгруппа] [Темп. класс] [Уровень Защиты]
Группа I - для шахт (метан).
Группа II - для других газов (с подгруппами IIA, IIB, IIC).
Группа III - для пыли (с подгруппами IIIA, IIIB, IIIC).
Уровень защиты (EPL)
Ga/Gb/Gc (для газов), Da/Db/Dc (для пыли), Ma/Mb (для шахт).
Пример:
Ex db I Mb T4 (КРУВ для шахты) или Ex ia IIC T6 Ga (искробезопасный датчик для водородной среды).
Для рынка РФ и ЕАЭС - обязателен сертификат ТР ТС 012/2011 и маркировка EAC. Логика маркировки основана на МЭК, что упрощает технический диалог.
Для экспорта в страны СНГ - необходим анализ: принимают ли они сертификаты ТР ТС, или требуется дополнительная сертификация по национальным стандартам (ДСТУ, ГОСТ).
Для экспорта в страны БРИКС (Бразилия, Индия, Китай, ЮАР) - необходима сертификация по местным стандартам на базе МЭК 60079 (INMETRO, BIS, NEPSI/PCEC, SANS). Техническая маркировка (Ex ...) будет практически идентична, но знак допуска на рынок будет свой (например, китайский Ex-знак с номером сертификата).
Универсальный ключ - стандарты МЭК 60079. Разработка оборудования в соответствии с ними - это основа для выхода на любой из этих рынков после процедуры местной сертификации.
