Распределительная коммутационная станция взрывозащищенная типа РКСВ
Описание
Распределительная коммутационная станция взрывозащищенная типа РКСВ предназначена для питания, дистанционного и местного управления электроприводами механизмов угледобывающих комплексов и других токоприемников в сетях переменного тока с изолированной нейтралью подземных выработок шахт, опасных по газу и/или угольной пыли.
Станция РКСВ выполнена в взрывонепроницаемой оболочкой с искробезопасными цепями для подключения датчиков, а также цепей управления и сигнализации, имеет маркировку взрывозащиты — PB Exd[ia]l X либо PB Exd [ia op is]l X и может применяться в шахтах, опасных по газу и/или угольной пыли, в соответствии с требованиями Федеральных норм и правил в области промышленной безопасности.
| Параметр | Тип 1 | Тип 2 | Тип 3 |
|---|---|---|---|
| Номинальное напряжение РУВН, кВ | 6 | 6 / 10 | 0,4 / 0,66 / 1,2 |
| Номинальное напряжение вторичных цепей, В | 110 / 220 | 110 / 220 | 110 / 220 |
| Номинальная частота, Гц | 50 | 50 | 50 |
|
Сопротивление изоляции токоведущих частей — высокого напряжения, МОм, не менее — низкого напряжения, МОм, не менее |
— 2 |
150 2 |
— 2 |
| Номинальный ток вводного разъединителя, А | 400 | 400 | 1600 |
| Механическая стойкость контактов разъединителя, циклов «включение-отключение», не менее | 2000 | 2000 | 2000 |
| Полное время отключения коммутационного аппарата при срабатывании защиты от токов К3 и токов утечки на землю, не более, с | 0,12 | 0,12 | 0,2 |
| Амплитуда коммутационных перенапряжений, не более, с | 4UФ | — | — |
| Номинальная отключающая способность коммутационного аппарата, кА | 20 | 50 | 50 |

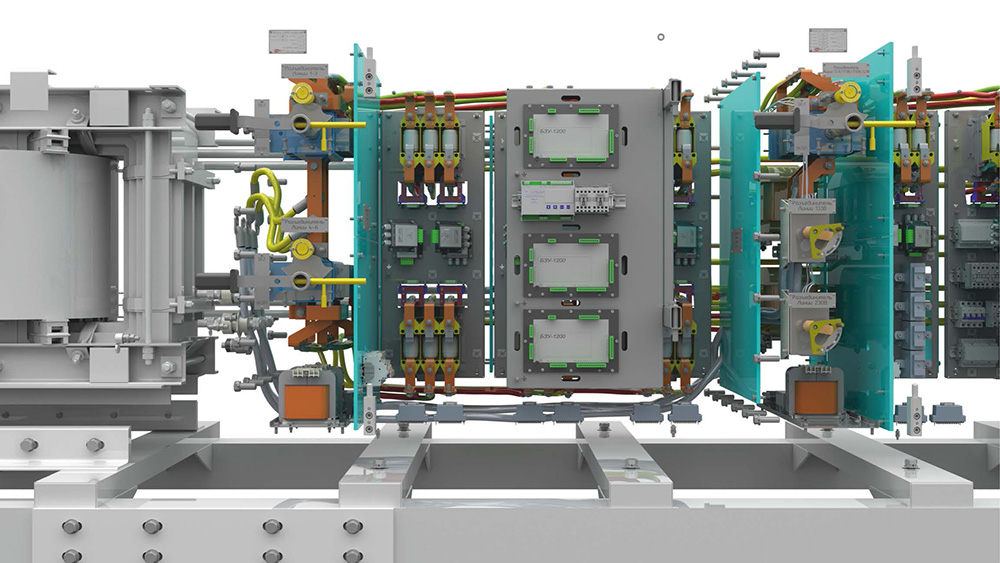

Станция РКСВ представляет собой модульную конструкцию, состоящую из вводного устройства одного из трех типов и присоединяемых модулей низкого напряжения.
Возможность комплектации:
- Трансформаторами от 100 до 3150 кВА;
- Вводным устройством без силового трансформатора;
- Групповыми разъединителями;
- Трансформатором освещения 27/220 В (до 2 шт.);
- Автоматикой управления (ПЛК);
- 10-дюймовым дисплеем визуализации;
- Отводами на напряжение 36, 42 и др.;
- Устройством плавного пуска;
- Трансформатором с двумя вторичными обмотками на разные уровни напряжений (по запросу).
ВВОДНЫЕ УСТРОЙСТВА РКСВ ОБЕСПЕЧИВАЮТ:
- ввод, подключение и транзит силового кабеля
- индикацию наличия напряжения на вводе
- механические и электрические блокировки (разъединитель-дверь-коммутационный аппарат)
- электрические защиты
- блокировку коммутационного аппарата при срабатывании защит
- возможность подключения внешних защит
- самодиагностику защит при подаче питания и контроль состояния
- присоединения во время работы
- сигнализация и индикация режимов работы (токи, напряжения) и текущих параметров присоединения, технический учёт электроэнергии
- передачу данных и возможность управления коммутационным аппаратом с АРМ диспетчера по интерфейсу RS-485 (протокол Modbus) и/или Ethernet
- ведение журнала аварийных событий и изменения параметров
Станция РКСВ представляет собой модульную конструкцию, состоящую из вводного устройства одного из трех типов и присоединяемых модулей низшего напряжения. Комплектация РКСВ производится по требованию заказчика, согласованному опросному листу и однолинейной схемы.
Оборудование обеспечивает
- ввод и подключение силового кабеля
- индикацию наличия напряжения на вводе (для типа 2)
- механические и электрические блокировки (разъединитель-дверь-коммутационный аппарат)
- электрические защиты в кодах ANSI (27, 50, 59, 79 и др.)
- блокировку коммутационного аппарата отключенного защитами
- возможность подключения внешних защит
- проверку исправности защит
- сигнализация и индикация режимов работы (токи, напряжения)
- технический учёт электроэнергии
- передачу данных и возможность управления коммутационным аппаратом с АРМ диспетчера по интерфейсу RS-485 (протокол Modbus)
- ведение журнала аварийных событий и изменения параметров
