Степени защиты IP в шахтном оборудовании: научно-технический разбор

«Электрооборудование, спущенное в шахту, вступает в борьбу с четырьмя стихиями: пылью, водой, вибрацией и газом. Побеждает только то, что способно выдержать их одновременный натиск».

Горнодобывающая промышленность - это, пожалуй, единственная отрасль, где оборудование работает в условиях, которые сознательно создаются как враждебные для техники. В подземных выработках одновременно действуют несколько деструктивных факторов: абразивная взвесь, проникающая повсюду; агрессивная водная среда с высокой минерализацией; постоянные динамические нагрузки; и, наконец, взрывоопасная газовая атмосфера. Каждый из этих факторов сам по себе способен вывести из строя незащищённое устройство за считанные часы. Вместе они формируют среду, где отказ электротехники перестаёт быть инженерной проблемой и становится вопросом жизни и смерти.

Именно поэтому для допуска оборудования к эксплуатации в шахтах и рудниках разработана система критериев, ключевым среди которых является степень защиты IP (Ingress Protection). Этот параметр не просто «характеристика» - это количественная мера способности оболочки противостоять внешней среде. И в этой статье мы разберём, как устроена эта система, почему она так важна и как правильно интерпретировать её показатели применительно к условиям Кузбасса - региона с одними из самых сложных горно-геологических условий в России.

Продукция «Завода Электромашина» разрабатывается с учётом всех перечисленных факторов и проходит сертификацию в соответствии с требованиями российских и международных стандартов.

---

Физическая сущность IP-защиты: как устроена классификация

В основе классификации степеней защиты лежит простой, но фундаментальный принцип: оболочка оборудования должна предотвращать попадание внутрь тех объектов и сред, которые могут нарушить его работу или создать опасность. Этот принцип реализован в международном стандарте IEC 60529 (в России - ГОСТ 14254-2015), который описывает строгую иерархию требований.

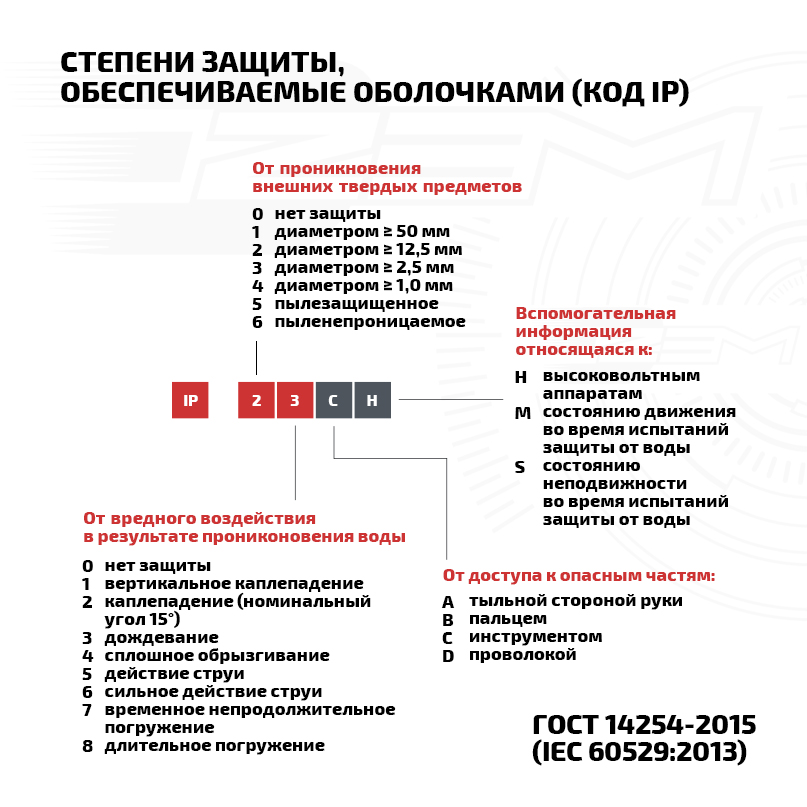

Маркировка IP состоит из двух цифровых индексов, каждый из которых имеет свою физическую интерпретацию.

Первый индекс: защита от проникновения твёрдых частиц

Этот индекс описывает способность оболочки противостоять проникновению объектов разного размера - от руки человека до мельчайших частиц пыли. Шкала построена так, что каждый последующий уровень включает требования всех предыдущих, добавляя к ним более строгие ограничения.

Индекс	Диаметр частиц, мм	Физический смысл
0	-	Защита отсутствует
1	≥ 50	Защита от случайного прикосновения тыльной стороной руки
2	≥ 12,5	Защита от прикосновения пальцами
3	≥ 2,5	Защита от проникновения инструментов и кабелей
4	≥ 1,0	Защита от мелких проводов и тонких инструментов
5	Пыль	Частичная защита от пыли (не нарушает работу)
6	Пыль	Полная пыленепроницаемость

Второй индекс: защита от проникновения жидкостей

Этот индекс описывает устойчивость оболочки к воздействию воды - от простых капель до длительного погружения под давление. Физически это означает, что вода не должна проникать внутрь в количествах, достаточных для нарушения работы или создания опасности.

Индекс	Условия воздействия	Физический смысл
0	-	Защита отсутствует
1	Вертикальные капли	Защита от конденсата и легкого дождя
2	Капли под углом до 15°	Защита от наклонного дождя
3	Дождь под углом до 60°	Защита от атмосферных осадков
4	Брызги с любого направления	Защита от разбрызгивания воды
5	Водяные струи	Защита от направленного давления воды
6	Сильные водяные струи	Защита от мощных струй (волны, мойка)
7	Кратковременное погружение (до 1 м)	Защита от временного затопления
8	Длительное погружение (более 1 м)	Полная гидроизоляция

Таким образом, комбинация этих двух индексов даёт полную картину защитных свойств оболочки. Например, IP54 означает, что оборудование защищено от пыли на уровне 5 (частичная защита) и от воды на уровне 4 (брызги). IP67 - полная пыленепроницаемость и защита от кратковременного погружения.

---

Почему IP-защита в шахте - это не просто «цифры на корпусе»

В наземных условиях выбор степени IP часто является вопросом удобства или долговечности. В шахте он становится вопросом физической возможности эксплуатации. Чтобы понять почему, рассмотрим деструктивные факторы подземной среды по отдельности.

Пылевая нагрузка: абразив и проводник

Угольная и породная пыль - это не просто «грязь». Это абразив, который механически изнашивает контакты, и одновременно токопроводящая среда, которая при попадании на изоляцию создаёт пути утечки тока. Исследования показывают, что при концентрации пыли более 100 мг/м³ (обычное значение для действующих забоев) сопротивление изоляции может снижаться на порядок в течение нескольких часов работы. Оборудование с индексом пылезащиты ниже 5 - это оборудование, обречённое на отказ.

Водная среда: коррозия и короткое замыкание

Шахтные воды характеризуются высокой минерализацией и содержанием агрессивных компонентов. В Кузбассе водопритоки могут достигать десятков кубометров в час, и вода поступает не только по канавкам, но и через кровлю выработок. Попадание такой воды на токоведущие части ведёт не просто к коррозии, а к электрохимическому разрушению металла и, как следствие, к коротким замыканиям. Индекс влагозащиты X4 (брызги) - это минимум для выработок с капелью, но для зон с активным водопритоком требуется как минимум X5 (струи) или X6 (сильные струи).

Механические нагрузки: когда защита должна быть прочной

IP-защита не имеет смысла, если оболочка разрушается от удара. В шахте удары и вибрация - постоянное явление. Поэтому требования к IP реализуются совместно с требованиями по механической прочности (IK-код). Для подземного оборудования минимальный класс - IK10, что соответствует энергии удара в 20 Дж. Это значит, что корпус должен выдержать удар эквивалентный падению груза массой 5 кг с высоты 40 см.

Взрывоопасная атмосфера: где IP и Ex встречаются

Метан и угольная пыль создают взрывоопасную среду, для которой разработана отдельная система защиты - Ex-маркировка. Однако IP и Ex - это не альтернатива, а взаимодополняющие системы. Согласно ГОСТ 31610.0-2019, проверка IP является обязательным этапом сертификации взрывозащищённого оборудования. Причина в том, что если корпус негерметичен - внутрь может попасть пыль, которая ухудшит изоляцию, или метан, который создаст взрывоопасную смесь внутри самого устройства. Таким образом, недостаточная IP-защита аннулирует взрывозащитные свойства оборудования, делая его опасным.

---

Нормативные требования к IP в зависимости от зоны выработок

Требования к минимальной степени IP для разных зон шахты регламентируются «Правилами безопасности при ведении горных работ» (Приказ Ростехнадзора № 505). Ниже приведена сводная таблица, которая показывает, как различаются требования в зависимости от места установки оборудования. Эти цифры - не рекомендация, а обязательство, закреплённое законом.

Зона	Трансформаторы	Электродвигатели	Шкафы и сборки	Освещение
Поверхность	IP43	IP43	IP43	IP51
Сухие выработки	IP51	IP51	IP51	IP54
Сырые выработки	IP54	IP54	IP54	IP54
Забой	IP54	IP54	IP54	IP54
Проходческие машины	IP54	IP56	-	-

Важное замечание: указанные значения - это лишь минимальный порог. В реальной практике для кузбасских шахт, характеризующихся высокой обводнённостью и интенсивным пылеобразованием, производители повышают степень защиты до IP65, IP66 и даже IP67. Это даёт «запас прочности», который гарантирует работоспособность оборудования даже при отклонении условий от нормативных.

---

Практические примеры: как выбирается IP для разных устройств

Рассмотрим, как теоретические требования преобразуются в конкретные решения для разных типов шахтного оборудования.

Шахтные телефонные аппараты (IP65). Аппараты связи устанавливаются вдоль выработок, где возможно воздействие струй воды при мойке. IP65 обеспечивает полную пыленепроницаемость и устойчивость к давлению струи до 30 кПа. Этого достаточно, чтобы аппарат можно было мыть без риска повреждения.

Распределительные коробки (IP66, IP67, IP68). Коробки являются узловыми точками кабельных сетей, где риск попадания воды наиболее высок. IP67 гарантирует работоспособность при кратковременном погружении на глубину до 1 метра, что критично для выработок с возможным затоплением. IP68 используется в зонах с постоянным высоким уровнем грунтовых вод.

Видеокамеры для дистанционного управления техникой (IP69). Камеры, установленные на комбайнах или проходческих щитах, подвергаются воздействию воды под высоким давлением и при высокой температуре (например, при мойке после смены). IP69 - это максимальный уровень, гарантирующий герметичность в таких условиях.

---

IP и взрывозащита: два уровня безопасности

Здесь важно чётко разделить функции этих двух систем.

• IP-защита - это защита внутренних элементов от внешней среды. Она обеспечивает надёжность работы.
• Ex-защита - это защита внешней среды от внутренних источников воспламенения. Она обеспечивает безопасность.

Однако в реальности они работают как единый механизм. Если корпус имеет недостаточную степень IP, внутрь проникает пыль и влага. Это ухудшает изоляционные свойства, увеличивает риск дугового разряда, а следовательно, сводит на нет все меры взрывозащиты. Именно поэтому в стандартах (ГОСТ 31610.0-2019) проверка IP-защиты является обязательным предварительным этапом перед проведением испытаний на взрывозащиту. Без IP нет Ex - это аксиома шахтной электротехники.

---

IP - это не маркетинг, это физика выживания

Подводя итог, можно сформулировать основной тезис: степень защиты IP - это количественная мера способности оборудования выживать в агрессивной среде шахты. Она не является ни «рекомендацией», ни «улучшенной опцией». Она - обязательное условие, без которого оборудование не имеет права на существование в подземных выработках.

Для предприятий Кузбасса этот тезис приобретает особую остроту. Сложные гидрогеологические условия, высокие водопритоки, интенсивное пылеобразование и повышенная газоносность пластов требуют не просто соответствия нормативным минимумам, а осознанного выбора оборудования с запасом по IP. Там, где по норме достаточно IP54, практика подсказывает брать IP65. Там, где указано IP65, лучше рассмотреть IP67.

Итоговое правило выбора: чем выше степень IP, тем ниже риск отказа, выше безопасность и дольше срок службы оборудования. В условиях шахты это правило работает без исключений.

---
